SYD-0131多功能电动击实仪

一、用途及适用范围
SYD-0131电动多功能击实仪是根据中华人民共和国交通行业标准JTJ051《公路土工试验规程》中的T0131《击实试验》所规定的要求设计制造的，既可做轻型击实试验，又可做重型击实试验，是公路建设中做土工试验的专用设备。

二、主要技术指标和参数
1、击锤重量：        4.5㎏（重型击实试验）、2.5㎏（轻型击实试验）；
2、击锤落高：        450mm（重型击实试验）、300㎜（轻型击实试验）；
3、击锤锤面直径：    50㎜；
4、试筒规格：        Φ152㎜×120㎜、Φ100㎜×127㎜；
5、锤击速度：        30次/分钟；
6、电机参数：        1400转/分、250W、380W；
7、击实次数：        0~999次可设；
8、工作电源：        AC380V±10%、50Hz、三相四线；
9、整机功耗：        不大于500W。

三、仪器结构和主要特点
（一）仪器结构
仪器结构示意图见图1。

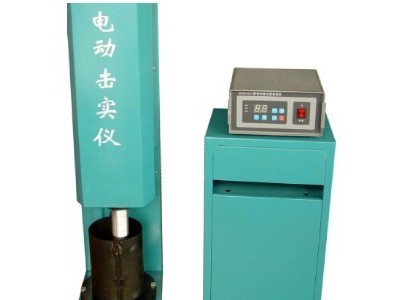

SYD-0131多功能电动击实仪

⑴击实仪主机 ⑵击实试样模具 ⑶电气控制箱 ⑷工具箱
SYD-0131型多功能电动击实仪由机械传动与控制箱两部分组成，机械传动机构为电机、升降机构、链条驱动。电路控制采用单片微处理器控制，可预置计数器，计数值可在0~999范围内任意选择，控制箱仪表面板上设有预置数按键、数码显示，装有运行、停止、清零等按钮。
本仪器可按事先设定的击实次数自动击实，击实次数到后自动切断电源，并关闭电机。仪器的机械传动与控制分为两部分，以提高整机的可靠性。为确保击实仪的工作安全可靠，击实仪的所有传动部件及重锤均安装在机壳内，方便操作者使用，并安全可靠。
（二）仪器特点
1、本仪器默认值为负计数方式；
2、本仪器具有点动功能，可测试电机转动方向。
3、本仪器可预置和修改击实次数；
4、本仪器具有手动复位功能；
5、本仪器具有暂停功能，中途停止不影响击实次数。

四、仪器操作
（一）仪器安装
1、击实仪应水平安装在水泥混凝土基座上，混凝土基础尺寸：长×宽×高为650㎜×600㎜×350㎜，用4根M10预埋的地脚螺栓固定，螺纹露出地基表面长度月为35㎜。
2、仪器安装在固定的基础上后，应调整仪器水平，达到0.1㎜/1000㎜以内，然后将螺栓固定好。
（二）试验前的准备
⑴ 使用本仪器前请仔细阅读使用说明书。
⑵ 仔细阅读中华人民共和国行业标准JTJ051《公路土工试验规程》中的T0131《击实试验》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
⑶ 按照标准所规定的要求，准备好试验用的各种试验器具、材料等。
⑷ 检查本仪器的工作状态，应满足说明书所规定的工作环境和工作条件。
⑸ 检查本仪器的外壳，必须处于良好的接地状态。
⑹ 连接控制箱与主机的导线，看好缺口位置并对准，接通控制电源。
⑺ 检查机箱后面板上的保险丝是否完好。
（三）仪器的使用
1、确认上述工作正确无误后，打开电源开关，此时电源指示灯亮，数码管显示为“0”。
2、检查电机转动方向是否正确，方法是：拆下仪器前罩两侧的螺钉，将仪器前罩拆下，按“点动”开关（注意要马上放开，电机反转回损坏仪器部件），看电机方向是否正确，从正面看链条顺时针方向运动为正确方向。
3、设置击实次数。
仪器可设置0～999次击实次数，方法是：按“设置”键，个位数码管闪烁，按“加1”键，改变个位数字。按“移位”键，十位数码管闪烁，按“加1”键，改变十位数字。百位数字的改变依此类推。设置完毕，再按“设置”键结束设置操作。
4、用Φ100㎜试模时，按Φ100㎜“工作停止”键，系统进行倒计数工作，完成设置次数后自动停止，数码管显示为设定次数。
5、在工作过程中，如需要停止工作，按“工作/停止”键，系统回终止本次操作。
6、在选用Φ152㎜击实筒时，按Φ152㎜“工作/停止”键，系统击实七次、移动工作台一次。
警告：仪器做击实试验时，切勿将手伸到击实区域，防止发生意外！

五、使用注意事项
1、不得使用与本机不符的电源。
2、在没有装混合料时，不得启动击实仪。
3、应定期对链条、重锤滑动部分进行润滑。
4、每次击实结束后，应立即对试模、击实压头、击实台进行清洗处理。
5、因仪器工作环境有强振动，使用一段时间后，应将仪器内外所有的螺钉及连接处重新紧固一遍。
6、在插拔后面板上所有连线时，请用手握住插头，不要直接拉线，防止将导线拉断或损坏导线。
7、若发现落锤摆头迟缓，不灵活时，请检查电磁铁的拉回弹簧是否松弛，或电磁铁和交流接触器上是否有油，擦净油污或调整弹簧后再继续试验。
8、长时间使用后，行程开关容易松动造成接触不良，影响计数的准确性，应定期检查并紧固。
9、如果某种原因需要更换电源插头时，千万注意不要将零线接错，电源插头中零线为黑色。
操作完毕后关闭电源时，为防止仪器内电容残留余电使接触器动作，最好先拔掉380V电源插头，再关闭面板上的电源开关。
警告：仪器发生故障时应立即切断电源，请专业人员进行检修并排除故障后方可继续使用，防止发生意外！

六、仪器的调整
（一）试筒规格的选择
1、Φ152㎜击实筒的击实选择
将击实底座更换成Φ152㎜规格的底座，并将Φ152㎜试筒及环套装好，填好试料。
注：完成以上过程时，如击锤已高出支板，请将支板顺时针转，以防止期锤落下，开机前再将支板旋回。
然后，将定位销取下，可以开始击实试验。
2、Φ100㎜击实筒的击实选择
将击实底座更换成Φ100㎜规格的底座，并将Φ100㎜试筒及环套装好，填好试料，将定位销装入销孔内压紧，可以开始击实试验。
（二）击实形式的选择
本仪器可以进行重、轻两种形式的击实，仪器出厂前安装形式即为重型击实形式，如果需要进行轻型击实试验，按以下方式调整：
1、将击锤上面装的加重杆逆时针旋下，击锤即可达到轻型击实试验锤重2.5㎏的要求（注：如需进行重型击实试验，可将加重杆顺时针旋入中，以保持4.5㎏的锤重要求）。
2、将提锤导轨后面锲铁由上部螺钉位置移至下部螺钉位置固定，提锤高度即可由450㎜改变为300㎜。
（三）工作台旋转角度的调整
工作台旋转角度的大小，可通过调整钢丝绳的长短位置和缓冲来实现。
（四）提升链条的调整
调整提升链条应通过调整板的调整来实现，方法是：用六角扳手拧松三个固定螺钉，在将链条调整到合适的位置后再松开的螺钉拧紧即可。
（五）仪器的润滑
1、提升链条、方型导轨、滑块、舌板、工作台应保持经常清洁和表面良好的润滑。
2、每工作2～3班，应向以下部位注滴若干20#机油，应先将击实底座拆下，然后向工作台表面油槽注油。
