SYD-510G石油产品凝点试验器

一、用途及适用范围
SYD-510G石油产品凝点试验器是按照中华人民共和国标准GB/T510《石油产品凝点测定法》的规定设计制造的，是本公司最新研制的低温油品凝点试验仪器。本仪器采用新型的压缩机、先进的数字温度控制器、独特的致冷浴，制冷效果好，控温精度高，冷浴温度均匀稳定，适用于油品开采、生产、使用单位，各相关院校、科研部门作石油产品凝点的测定。

二、主要技术规格及参数
1、工作电源：      AC 220V±10%；50Hz。
2、工作冷槽：      单槽二浴，二浴等温。
3、冷槽控温：      室温～-70℃。
4、控温精度：      ±0.5℃。
5、制冷系统：      新型制冷压缩机。
6、环境温度：      ≤30℃ 。
7、相对湿度：      ≤85%。
8、整机功耗：      不大于1000W。

三、主要结构

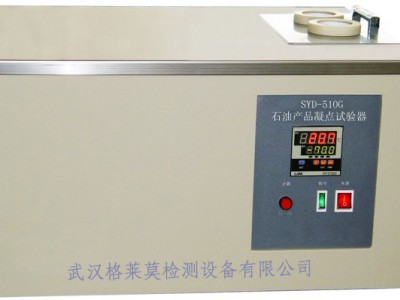

SYD-510G石油产品凝点试验器主要由翻斗式冷槽和台式机箱两部分组成（见图1所示）。本机结构紧凑，布局合理，控温精度高，操作简单方便。

SYD-510G石油产品凝点试验器

⑴ 计数按钮:按下打开，弹起关闭，计时时间由控温仪设定。
⑵ 制冷开关：控制制冷压缩机的工作状态。打开此开关，压缩机启动工作。
需注意的是：
虽然本仪器装有控制压缩机频繁启动的延时继电器，但为避免损坏压缩机，不能频繁地开启或关闭制冷开关！
⑶ 控温仪：用于温度的设定、时间的设定等。
⑷ 恒温槽：提供试验所需的恒定温度。
⑸ 试验浴：放置试样的试验浴，二浴等温。
⑹ 电源开关：本仪器总电源开关，打开此开关，仪器接通工作电源。
本仪器的工作台面由不锈钢组成，左侧为冷槽，可做凝点等的测试。仪器背面的三芯插座为电源线的插入口。仪器内部装有致冷压缩机系统，为本仪器的制冷工作室，非专业制冷工作者请不要轻易拆卸该工作室。

四、仪器的安装
1、将仪器应放置在平整牢固的工作台上。
2、打开包装箱，按说明书中的成套表格清点备件。
3、在仪器后背插上电源线，电源线必须按国家标准要求具有良好的接地端。

五、使用方法
（一）测试前的准备
1、使用SYD-510G石油产品凝点试验器前应仔细阅读使用说明书
2、在做试验前，请仔细阅读中华人民共和国标准GB/T510《石油产品凝点测定法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态。
（二）使用方法
1、插上外接电源线打开电源开关及制冷开关。
2、按下控温仪上SET键SV显示窗闪烁，设定所需的试验温度，然后再按SET键设定的温度被确认。
3、按两下控温仪上的SET键，PV显示T1然后按TIME 或OUT键设定SV窗的数字，单位为秒。再按SET键设定的时间被确认。在整个试验过程中计时器会根据需要自动显示时间和报警。出厂前时间设定为60秒，用计时按扭确定。
4、做凝点试验时，握住翻斗式冷槽上的拉手顺时针转动45度放手便可，以便实现到角度后冷槽的自锁，如需复位，只需握住转动拉手，然后逆时针转动即可实现复位要求。
注意：为正确使用压缩机，每次启动压缩机组后，如果非遇紧急事件，10分钟后才能关闭制冷开关；而关闭压缩机后，则需10分钟后才能再次开启制冷开关。

警告：仪器发生故障时应立即切断电源，待仪器冷槽恢复到常温后请专业人员检修并排除故障后方可继续使用，防止发生意外！

六、仪器成套及技术文件
1、仪器成套

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 6.8pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-table-layout-alt: fixed; mso-border-alt: solid windowtext .5pt; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>序号	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>名称	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>单位	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>数量	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>备注
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">“value="510" UnitName="g">510G石油产品凝点试验器”	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>台	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">凝点温度计（-80～60）℃ 分度value="1" UnitName="℃">1℃	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>支	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">GB/T 514 编号:GB-31
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">凝点试管	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>套	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>4	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">凝点试管塞（小白塞）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>5	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">凝点试管定位圈（Ф50×7О型圈）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>件	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>6	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">电源线（250V value="10" UnitName="a">10A）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>根	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>7	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">温度计档圈（1#）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">保险丝value="10" UnitName="a">10A（Ф5×20）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>9	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">浴盖	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="TEXT-JUSTIFY: inter-ideograph; LINE-HEIGHT: 18pt; TEXT-ALIGN: justify; mso-line-height-rule: exactly">
