WNE-1C沥青恩格拉粘度计

一、用途及适用范围
WNE-1C沥青恩格拉粘度计 （数显）是按照中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中T 0622 《沥青恩格拉粘度试验（恩格拉粘度计法）》、中华人民共和国标准GB/T 266《石油产品恩氏粘度测定法》及上海市企业标准Q/YXYY11《WNE-1A型恩氏粘度计》规定的要求制造的，适用于测定沥青或其它石油产品在一定温度、容积的条件下，从恩格拉粘度计流出的时间（秒）与蒸馏水在25℃时流出的时间（秒）之比，即为沥青或其它石油产品的恩格拉粘度，单位为恩格拉度。
注：其它石油产品测试时蒸馏水的温度、接受瓶的容积等略有不同。

二、主要技术规格与参数
1、标准水值：         (51±1)秒（标准水温(20±0.1)℃、200ml水时，可以换算成(25±0.1)℃、50ml水时，见下面介绍）；
2、测定温度：         (0～100)℃；
3、控温精度：         ±0.1℃；
4、温度计：           符合T 0622标准要求；
5、量瓶规格：         100ml；
6、内锅：             材料为不锈钢；
7、电加热器功率：     AC220V、550W;
8、电子秒表精度：     1/100秒。

三、工作原理
液体受外力作用时，在液体分子间发生的阻力称为粘度。恩格拉度是试样在某一温度时从恩格拉粘度计流出50ml所需的时间（单位秒“s”）与蒸馏水在25℃时流出相同体积所需的时间（即粘度计的水值，单位秒“s”）之比。在实验过程中，试样流出应成为连续的线状。温度T时的恩格拉粘度，用符号EV表示；试样在试验温度T时从恩格拉粘度计流出50ml所需的时间（秒）用tT表示；粘度计的水值（秒）用tW表示。
计算公式如下：
      EV = tT/tW
式中，EV——试样在温度T时的恩格拉度；
      tT——试样在温度T时的流出时间，单位s；
      tW——恩格拉粘度计的水值，即水在25℃时流出相同体积50ml所需的时间，单位s。可以直接测定，也可由20℃、200ml水的流出时间K20换算成25℃、50ml水的流出时间，其换算系数F为0.224，则: tW = K20×F = K20×0.224。

四、仪器结构
（一）整体结构

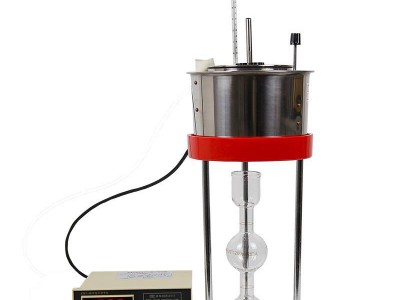

仪器整体结构见图1所示。
整台仪器由水浴锅、测量内锅、温度控制系统、专用三角架等组成。

WNE-1C沥青恩格拉粘度计

1、外锅：          恒温浴。
2、手动搅拌器：    搅拌外锅恒温浴介质场，使温度场均匀。
3、内锅：          内锅内装试样。
4、内锅盖：        内锅内装试样，此盖盖住内锅。
5、温度计：        测量内锅内试样温度，试验时置于内锅内。
6、木塞杆：        恩氏粘度计的专用木塞，测试前，塞住内锅流孔，测试时拔起木塞。
7、控温仪探头：    外锅恒温浴温度传感器，试验时置于内、外锅之间。
8、加热器：        外锅恒温浴加热控温用。
9、紧固螺丝：      固定外锅。
10、托盘：         下装固定支撑架，上置试验用内、外锅。
11、支撑架：       共3根，底部有调节螺钉，用于调节液面的水平。
12、接受瓶：       恩氏粘度计测量专用量。
13、流出管：       位于外锅底部，按规范特制用于测量试样粘度值流出管。
14、控温仪：       外锅恒温浴温度控制仪。

五、使用方法
（一）测试前的准备
1、使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国行业标准T 0622 《沥青恩格拉粘度试验（恩格拉粘度计法）》、或中华人民共和国标准GB/T 266《石油产品恩氏粘度测定法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态；外接电源线必须有良好的接地端。
（二）使用方法
1、按照图1所示，组装好专用三角架，将外锅、内锅安装在专用三角架上。并将手动搅拌器、控温仪温度传感器、恩氏温度计、加热器、接受瓶等安装到位。
2、将加热管连线插头、传感器连线插头插到控温仪的插座上。
3、用航空汽油或酒精清洗内锅内壁及流出嘴，并用干净柔软的软布擦净，然后安装在外锅上。
4、调整专用三角架的调节螺钉初步调整液面的水平，将木塞杆插入流出管内。
5、将已经过筛和预热到稍高于规定温度2℃左右的试样注入内锅，并须使其液面稍高于三个水准尖顶的尖端，此时试样液位为水平状态，盖好内锅盖，插好温度计。
注意：试样中不应产生气泡。
6、向外锅内注入水（80℃以上注入润滑油），接通控温仪电源，设定好试验所需要的温度，打开电源开关，恒温浴开始加热。
注：润滑油规格是50℃运动粘度为20～60 m㎡/s，开口杯法闪点不低于180℃。
警告：外锅内未注入水（或润滑油）时，禁止打开控温仪使加热管加热，防止损坏测量系统。
7、恒温浴加热过程中应边加热边用手搅动手动搅拌器，当锅内温度达到设定温度后，锅内温度将恒定在设定温度，然后继续搅拌约5分钟，使恒温浴的温度均匀且稳定。
注意：必须使恒温浴的温度均匀且稳定，否则将影响测量的结果。
8、待试样中的温度计恰好达到规定温度后，迅速提起木塞，同时开动秒表，当接受瓶中的试样正好达到50毫升的标线时（泡沫不予计算），立即停住秒表。
注意：提起木塞和开动秒表的动作要一致、协调，否则将影响测量的准确性。
9、连续测定两次，取两次秒表读数的平均值，按计算公式算出试样的恩格拉度。
10、每次测定后，应将内、外锅及接受瓶洗净、揩干。
注意：当室温低于0℃时，请将水槽内的水放尽，防止结冰损坏器件！
警告：如仪器电气出现故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外。
