LC-1馏分燃料冷滤点抽滤器 用途及适用范围
LC-1馏分燃料冷滤点抽滤器是根据中华人民共和国行业标准SH/T0248-1992《馏分燃料冷滤点测定法》规定的要求设计制造的馏分燃料冷滤点抽滤器，适用于按SH/T0248-1992标准规定的测定方法、再配以冷浴等其它装置，测定柴油机燃料和粗柴油、包括含有流动性改进剂的燃料的冷滤点。

LC-1馏分燃料冷滤点抽滤器 主要技术规格与参数
1、工作电源：     AC220V±10%，50Hz。
2、抽气压力：     U型管压差计1961Pa（200㎜H20）。
3、试杯：         玻璃、平底、圆形，内径31.0㎜～32.0㎜，壁厚1.0～1.5㎜，杯高115㎜～125㎜，杯上45ml处有一刻度线。
4、过滤器：       黄铜材料制成，过滤网网孔尺寸45um(330目)。
6、工作环境：     环境温度-10℃～+35℃；相对湿度≤85%。
7、整机功耗：     不大于150W。
8、体积：         250㎜（长）×150㎜（宽）×380㎜（高）。
9、重量（净重）： 4.5㎏。

LC-1馏分燃料冷滤点抽滤器 主要结构
（一）整体结构

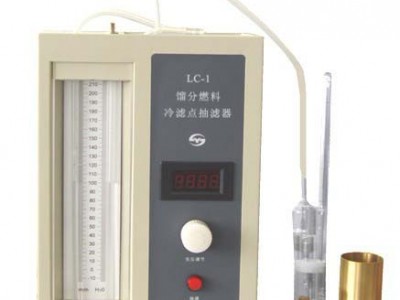

本仪器为一体化结构的新型仪器，主要结构见图1所示。
⑴ U型压差计：用所附的针筒灌注清水至两边都在100㎜H20的位置。
⑵ 盖板：        U型压差计保护盖板。
⑶ 连接软管：    一端连接U形管，另一端连接压差管2。
⑷ 注水口：      由此口向U型管内注水，仪器工作时，注水口则与大气连通。
⑸ 抽滤软管:     一端连接压差管1，另一端连接抽滤装置及试样。
⑹ 控制面板：    由上到下依次为：
① 显示器——定时显示器，最大显示值是60.0秒，用于实时显示时间。
② 负压调节——调节抽气的压力，右旋为大，左旋为小。
③ 抽滤开关——打开此开关，抽滤泵工作，同时秒表开始加法计时，一直加到60.0秒后计时停止，仪器开始报警。抽滤泵工作时，此开关的指示灯亮，不工作时，此开关的指示灯灭。 LC-1 馏分燃料冷滤点抽滤器

⑺ 吸量管：      玻璃制，20ml处有一刻度线。
⑻ 温度计：      插于试样内，检测试样的温度。
⑼ 试杯塞：      塞上有3个孔各用来装温度计、吸量管和通大气。
⑽ 试杯：        内置过滤器、试样等。
⑾ 定位座：      将试杯放入定位座内，方便试验。
⑿ 电源开关：    打开此开关，仪器接通工作电源。
⒀ 电源插座：    外电源通过此插座接入电源，插座下部内装保险丝。外电源应有良好的接地线。
（二）外部管路连接
外部管路连接见图2所示（顶视）。

LC-1馏分燃料冷滤点抽滤器

⑴ 连接软管：一端连接U形管，另一端连接压差管2。
⑵ 注水口：由此口向U型管内注水，仪器工作时，注水口则与大气连通。
⑶ 压差管1：固定于仪器内。
⑷ 连接软管：一端连接仪器内部，另一端连接压差管2。
⑸ 压差管2：固定于仪器内，工作时从其上端注水口注入管内的水约220㎜高。
注：试验时须经常检查压差管2中水位的高度应保持在220㎜左右，水位过低将影响抽滤效果，水位过高则可能将水抽到抽滤管路内，产生不良影响。
⑹ 抽滤软管: 一端连接压差管1，另一端连接抽滤装置及试样。

LC-1馏分燃料冷滤点抽滤器 使用方法
（一）测试前的准备
1、使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国行业标准SH/T0248-1992《馏分燃料冷滤点测定法》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。
3、按SH/T0248标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。
5、检查仪器的外壳，必须处于良好的接地状态；接入的电源线应有良好的接地端。
（二）使用方法
1、U型管内注水：
⑴ 电源不开，负压调节左旋到最大。
⑵ 用所配的针筒接上细的乳胶管，吸取洁净的清水从注水口慢慢注入，直到U型管两边的水位(水面下凹的平面)都在100㎜H20的位置。
注：如果两边水位有高低，则可以用所配的针筒和乳胶管，将乳胶管从“注水口”慢慢插入U型管，直到乳胶管口露出U型管另一端的水位，然后用针筒抽去乳胶管内的空气，拔去针筒推杆，使U型管内两端空气压力一致。然后慢慢拔出乳胶管，观察水位并补充注水，经过几次反复直到达到水位的要求。
2、按图3所示连接好抽滤器组件，其中各连接的乳胶管的长短根据实际情况裁剪。

LC-1馏分燃料冷滤点抽滤器

需要注意的是：
⑴ 抽滤总成和吸量管的连接是硬连接，需要十分小心，防止吸量管破损。
⑵ 抽滤总成底部装有过滤器，过滤器内装有过滤网，需保持过滤网的清洁。
3、按图1、图2所示安装好仪器，接通工作电源。
4、打开电源开关（抽滤开关不开），调节负压调节旋钮，使U型管压差计的压差为1961Pa（200㎜H2O）,刻度表上为200㎜H20的位置。
5、根据SH/T0248-1992标准要求，仪器已自动设置定时时间（例：1分钟）。
6、试杯中按要求放入试样，并将抽滤器组件放入试杯中，塞好试杯塞，然后放入定位座内，插好温度计。注意连接的乳胶管必须保持畅通。
至此，本仪器抽滤前的准备工作已经基本完成，待做冷滤点试验的其它条件具备后则进行如下操作。
7、打开抽滤开关——此时抽滤开关指示灯亮，定时器开始做加法计时，仪器对试样做抽滤试验。
8、当定时器的计时时间到达所设定的时间（例：1分钟）时，蜂鸣器开始报警，提醒用户试验结束，此时按“抽滤开关”，则抽滤停止，抽滤开关指示灯灭。
LC-1馏分燃料冷滤点抽滤器 注意事项
1、应严格按照中华人民共和国行业标准SH/T0248-1992《馏分燃料冷滤点测定法》的规定操作本仪器。
2、使用前先检查电气线路绝缘性能是否良好，以保证安全用电。
3、抽滤器组件组装时须十分小心，防止损坏玻璃器件。
4、每次试验完毕，应将抽滤总成、特别是过滤器中的过滤网用乙醚等溶剂清洗干净，保持畅通，防止因过滤网堵塞而影响试验结果。
5、仪器长期不用时，应擦拭干净，置于通风干燥处。
注意：当室温低于0℃时，请将U型管内的水及其它管路内的水放尽，防止结冰损坏器件！
警告：仪器出现故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

LC-1馏分燃料冷滤点抽滤器 装箱单

1、仪器成套

normal align=center>序号	normal align=center>名称	normal align=center>单位	normal align=center>数量	normal align=center>备注
normal align=center>1	“LC-1馏分燃料冷滤点抽滤器”主机	normal align=center>台	normal align=center>1	normal align=center>
normal align=center>2	试杯	normal align=center>只	normal align=center>1	normal align=center>
normal align=center>3	试杯塞	normal align=center>只	normal align=center>1	normal align=center>冷滤点三孔硅胶塞
normal align=center>4	吸量管	normal align=center>只	normal align=center>1	normal align=center>
normal align=center>5	抽滤总成	normal align=center>件	normal align=center>1	normal align=center>铜组件
normal align=center>6	滤网	normal align=center>个	normal align=center>2	normal align=center>一个已装于抽滤总成
normal align=center>7	医用针筒(5ml)	normal align=center>只	normal align=center>1	normal align=center>
normal align=center>8	硅胶管（内径Φ6，壁厚1.5㎜）	normal align=center>米	normal align=center>1	normal align=center>使用时根据需要裁剪
normal align=center>9	硅胶管（内径Φ5，壁厚1.0㎜）	normal align=center>米	normal align=center>1	normal align=center>使用时根据需要裁剪
normal align=center>10	硅胶管（内径Φ2，壁厚0.75㎜）	normal align=center>米	normal align=center>0.75	normal align=center>与医用针筒配合用
normal align=center>11	电源线（250V value="6" UnitName="a">6A）	normal align=center>根	normal align=center>1	normal align=center>
normal align=center>12	保险丝 value="2" UnitName="a">2A （Ф5×20）	normal align=center>只	normal align=center>2	normal align=center>
normal align=center>13	温度计 -80℃～+value="20" UnitName="℃">20℃，分度value="1" UnitName="℃">1℃ , ,	normal align=center ,>支	normal align=center>1	normal align=center>倾点温度计1号
normal align=center>14	定位座	normal align=center>个	normal align=center>1	normal align=center>

2、技术文件
⑴ 使用说明书                                      1份
⑵ 合格证                                          1份
⑶ 产品保修卡                                      1份
