一、用途及适用范围
SYD-5208A自动快速高温闭口闪点试验器是按照中华人民共和国标准GB/T 5208《闪点的测定  快速平衡闭杯法》规定的要求设计制造的。本仪器也符合ISO 1523 和ISO 3679标准的要求。本仪器以先进的电子温控仪表为核心，配有适当的接口电路，实现温度控制的自动化，具有加热功率自动切换、温度自动控制等功能。本仪器操作简单，结构合理，检测准确，性能稳定，显示直观，是理想的进口仪器的替代产品，能够满足石油、化工、涂料、油漆、铁路、航空、电力、商检、部队及科研单位对石油产品闭口闪点快速测试的要求。
本仪器特别适合于闭口杯闪点在50℃～100℃范围内的各类色漆、油漆、胶黏剂、溶剂、石油及有关产品闭口杯闪点的测试。

二、主要技术指标和参数
1、工作电源：       AC220V±10%， 50Hz；
2、闪点检测范围：   (50～100)℃；
3、测量精密度：     两个实验结果之间的绝对差值小于2℃（同一操作者）；
两个实验结果之间的绝对差值小于3℃（不同操作者）；
4、控温精度：       ±0.5℃；
5、点火装置：       电子点火枪点火；
6、制冷方式：       半导体制冷(外接冷水循环器)；
7、电源电压：       AC220V±10％、 50Hz；
8、整机功耗：       不大于300W；
9、环境温度：       5℃～30℃；
10、相对湿度：      (30～80)%。

三、工作原理及主要特点
1、工作原理框图
电路原理方框图见图1。

2、工作原理说明
整机采用智能温控仪表控制单元，设有加热、开盖、控温及显示、闪火、过温保护功能特性。制冷元件采用半导体制冷器件，体积小，外加水冷却装置，制冷速度快。
外围电路采用固态继电器等电子器件，杜绝了电气干扰等问题。按照改进的PID控制的温度加热系统，采用ADS1110转换模块，使温度测试及显示可靠准确。
注：环境温度低于45℃时可以停止制冷器的工作。
3、仪器主要特点
⑴ 按照GB/T 5208《闪点的测定  快速平衡闭杯法》标准设计，实现快速、低温测试闭口杯闪点的目的。
⑵ 采用半导体制冷器件和外接冷却水冷却装置，仪器体积小，制冷速度快，使用方便。
⑶ 测试试样少，每次进样仅需2 ml（固体或半固体试样每次进样为4 ml）。
⑷ 除点火外，测试过程自动完成，测试结果自动打印。

四、仪器结构
1、整机结构

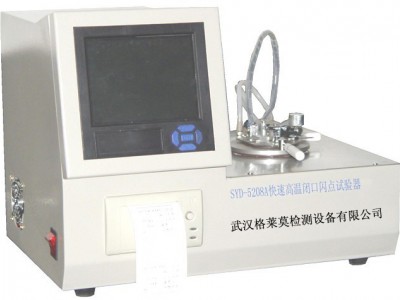

仪器整机结构见图2所示。
SYD-5208A自动快速高温闭口闪点试验器由控制箱和检测箱两部分组成。控制箱内装有电源线路板、仪表及其相关的逻辑控制电路，结构匀称美观。检测箱内装有加热器、风冷器、电磁阀、测量油杯等执行元件，气量调节旋钮等。

⑴ 排气风扇：排气轴流风扇。
⑵ 电源开关：本仪器总电源开关，打开此开关，仪器接通工作电源。
⑶ 显示屏：液晶显示屏，显示各种试验参数、设置参数、调整参数等。
⑷ 打印机：针式打印机，打印测试结果。
⑸ 控制键：共5键，控制显示屏上的光标上移、下移、左移、右移、确认。
⑹ 加热点火装置：见下面介绍。
3、仪器后面
仪器后面见图3所示。

⑴ 燃气进气口：接民用燃气，使用时必须注意密封，检查确认无泄露后方可使用。
⑵、⑶ 冷却水：一个用于进水，一个用于排水。若使用低温循环水浴，则一个接循环水浴的出口，另一个接循环水浴的进口。
⑷ 检测传感器：接加热点火装置的传感器连接线插头。
⑸ RESET：用于调节显示测量温度与设定温度间的差值。
⑹ 保险丝座：内装5A玻璃管保险丝。
⑺ 电源插座：本仪器的外接电源线插座。
4、加热点火装置
加热点火装置见图4所示。

⑴ 传感器连接线：上有插头，连接到仪器背后的检测传感器插座上。
⑵ 输气软管：一路送到引火器，另一路引到点火头。
⑶ 引火头：工作时先用点火枪将引火器点着。
⑷ 气量调节：供气气量调节旋钮。
⑸ 进样孔：用注射器向试样杯内注射试样。
⑹ 点火拉杆：点火拉杆和活动点火头组成一个整体。点火时，拉动点火拉杆一次，点火头向下点火一次。
⑺ 加热炉：固态加热炉，试样杯固定在加热炉上。
⑻ 开杯手柄：逆时针转出卡位口打开杯盖，清洗、擦拭试样杯，测试时杯盖须盖好。
注：每次向试样杯注射试样前必须将试样杯清洗、擦拭干净。
五、仪器安装与调整
1、将仪器放于工作间平台上，首先进行外观检查，注意各部件有无损坏，紧固件是否松动，配件是否齐全。
2、将准备好的液化气罐用软管与仪器背面气接头连接好。
3、插上电源，接通电源开关，听到“砰”的一声轻响，说明气控电磁阀得电，此时温控仪表显示室温，说明仪器基本正确。
4、打开液化气罐上的阀门，点燃引火器，调节检测箱上煤气调节旋钮及开盖机构上的小旋钮，顺时针调节为减小，反之增大（一般出厂已调整好），应能使点火火焰调整成直径为3～4mm的球状火焰（即方法规定的火焰形状），检查有无漏气现象。
5、用软管连接好仪器与冷却水的链接。
如上述情况均正常，则仪器可正常操作运行。
    操作提示：
    认真观察温控器仪表盘，标有SP/PV按钮是温度设定/测量转换开关，标有RESET旋钮是温控微调电位器，标有SET旋钮为温度设定电位器。

六、使用方法及操作步骤
（一）测试前的准备
1、使用SYD-5208A自动快速高温闭口闪点试验器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB/T 5208《闪点的测定  快速平衡闭杯法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按GB/T 5208标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查仪器的外壳，必须处于良好的接地状态，电源线应有良好的接地端。
（二）操作方法
1、打开冷却水装置。
    2、盖上杯盖。
    3、开启电源开关，屏幕显示“欢迎使用昌吉仪器”的字样。
4、按ENT键下，画面进入温控主界面，其中P为测量值，S为设置值；按＞键，可移动光标，按∧或∨键可改变设置温度值，以设定预计闪点温度。
5、此时仪器工作在测量状态；可自动完成温度平衡，达到预计闪点温度。
注：如果显示测量温度与设定温度有差距，可调整RESET微调旋钮（位置在仪器背板上），使之接近；若测量温度能够稳定平衡，亦可进行下一步，继续试验。
６、打开煤气调节旋钮，点燃试验火焰，并将火焰调节成球形，直径为3.5±0.5mm。
7、用干燥洁净的注射器吸取2ml试样，通过加料孔将试样快速注入试样凹槽内，注意不要使试样有任何损失；拔出注射器，立即按下面板上的ENT按钮，定时器开始计时。
8、仪器自动倒计时60s后，声音报警提示，此时要立即打开滑板，伸入和移出火焰喷嘴，完成一次点火试验，其时间为2.5±0.5s，同时观察滑板从打开至关闭期间的闪火情况。
9、若没有闪火，按照试验方法要求重复以上过程，直到闪火为止；闪火发生后测量值P记下此时闪点温度值，状态为数字在闪烁。
10、最后，按＜键，打印测试报告。

七、注意事项
1、仪器应该在无腐蚀环境下使用。
2、开启电源开关前，一定要把冷却水装置连接好，否则极容易把制冷半导体烧坏。
注意：未接通冷却水前仪器不能通电工作！
  环境温度低于45℃时可以停止制冷器的工作。
3、取试样的量一定要准确。
4、操作时应该注意不要碰撞油杯体。
5、仪器不用时，应放置在温度10～40℃，相对湿度80%以下，空气中不含腐蚀气体和有害物质的环境中。
注意：当室温低于0℃时，请将循环冷却系统的水放尽，防止结冰损坏器件！
警告：仪器发生故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用！

八、仪器成套和技术文件
1、仪器成套

2、技术文件
⑴ 产品使用说明书                                1份
⑵ 产品合格证                                    1份
⑶ 产品保修卡                                    1份
